原标题:拆了一台魅族PRO 7 Plus 你猜发现了什么
上个月月底,魅族推出了2017年的旗舰产品PRO 7 Plus,这款手机最大的亮点,就是背面的副屏设计,官方将其称为—画屏。除此之外,魅族PRO 7 Plus还采用了5.7英寸2K显示屏,搭载联发科Helio X30处理器,标配6GB内存,64GB和128GB两种存储容量可选,配备双后置1200万像素摄像头,采用3510mAh容量电池,售价达到了3580元,那么这款魅族史上最贵的手机,做工到底怎么样呢?手机中国小编给大家带来了拆解视频!

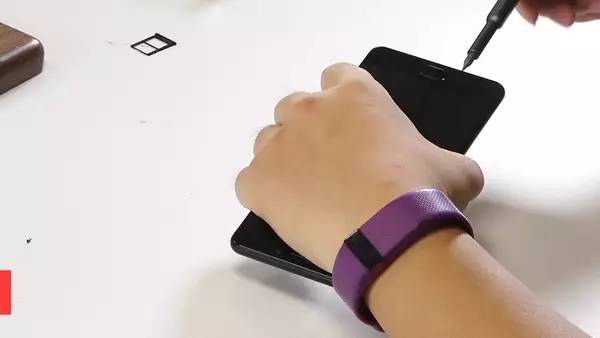

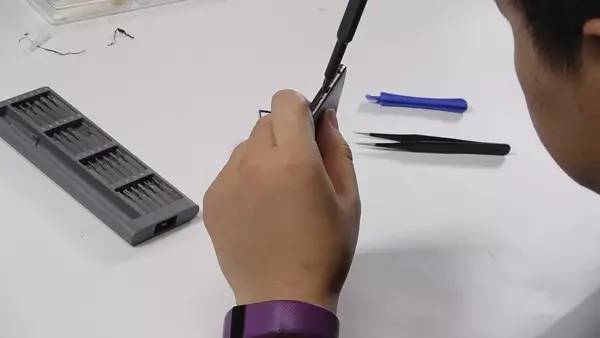

拧下底部固定螺丝
在拆机之前,要先将手机关机并取下SIM卡。魅族PRO 7 Plus的手机底部有两颗固定螺丝,我们将其拧下才可以进行下一步。

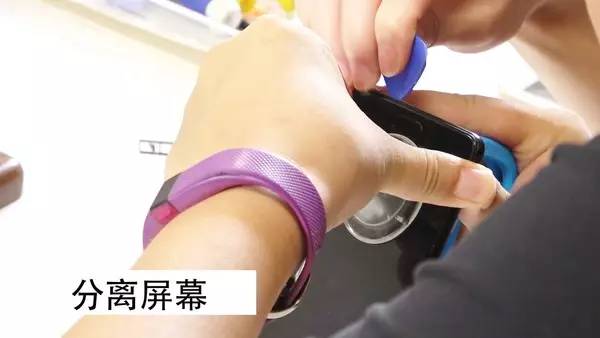

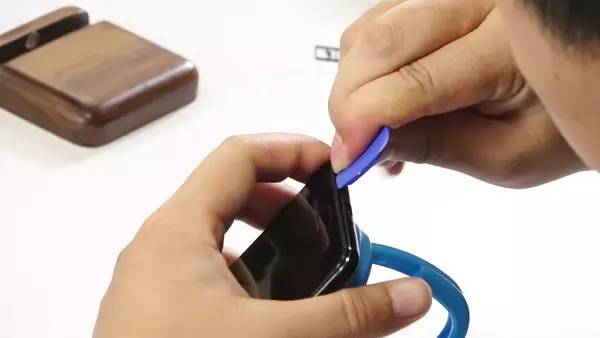

由于魅族PRO 7 Plus的机身结构非常紧密,在分离屏幕前,要用拨片将手机屏幕与机身的缝隙扩大,由于操作比较困难,我们借助了另一位小编的手来帮忙。
将缝隙扩大
防水胶圈
魅族在手机缝隙处使用了大量的防水胶圈,不仅可以提升手机的密闭性,在防水上也能起到一定作用,不过,在拆解掉后,这些防水胶圈无法复原。

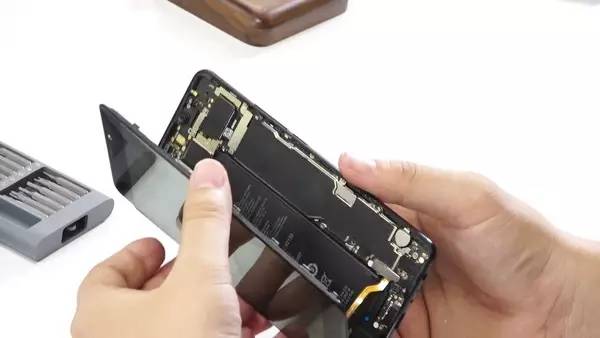

手机屏幕与主板分离

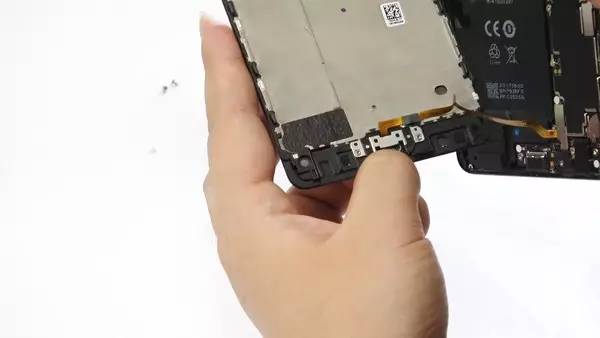

Home键排线,将其断开
将手机屏幕与主板连接的排线断开

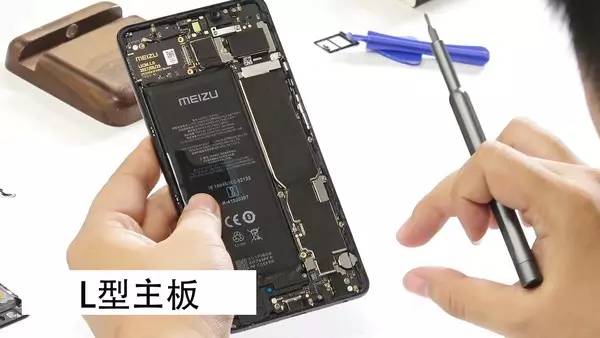

L型(C型)主板
可以看到,魅族PRO 7 Plus采用了比较少见的L型(C型)主板,这种主板常见于iPhone和三星的手机上,造价比较高。由于副屏也要占用一定空间,这种主板是比较理想的设计方案。

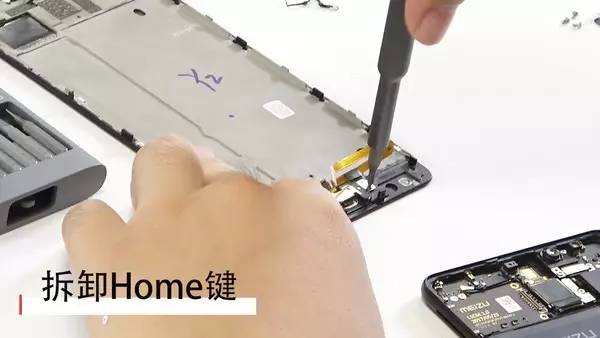

我们先将Home键拆卸下来,可以看到,Home键是有一颗螺丝将其固定的。

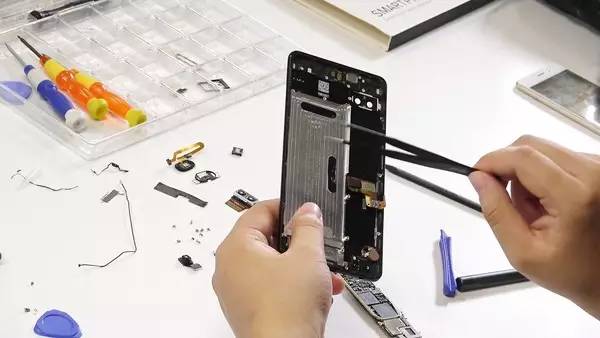

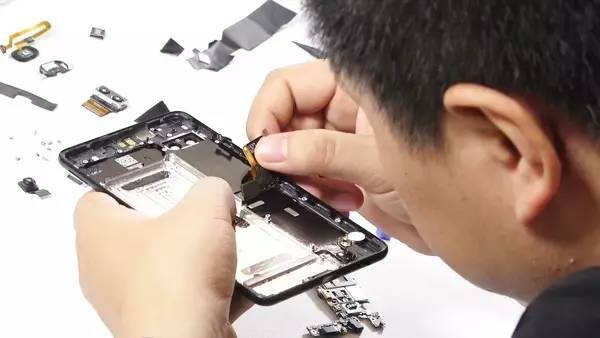

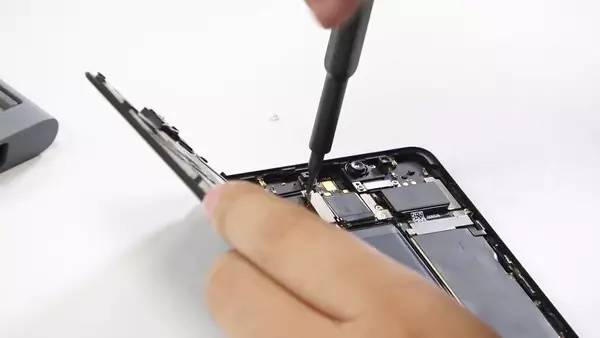

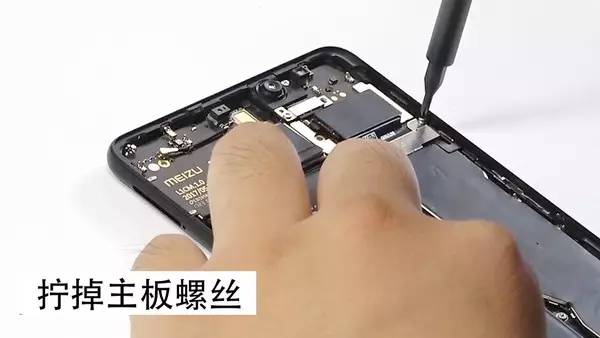

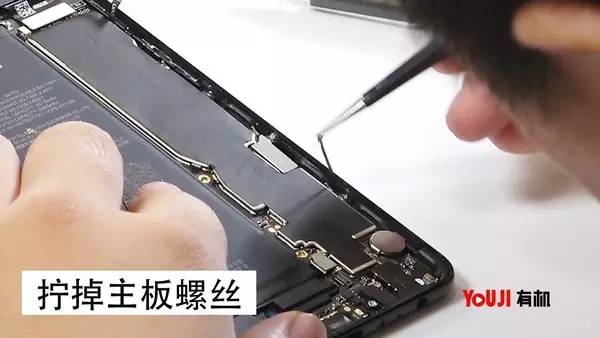

魅族PRO 7 Plus的主板上采用了相当多的螺丝固定,我们要将这些螺丝都拧下来,这也是力气活啊,而且各个部分的螺丝规格不同,一定要记好,否则重新装回去就会很费劲了。
机身四周都采用了防水胶圈

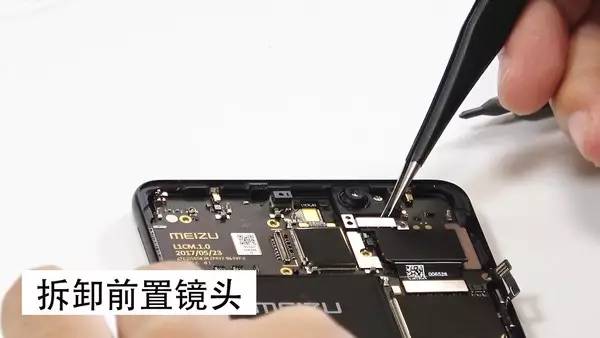

前置镜头有一块挡片做固定,我们将其取下。

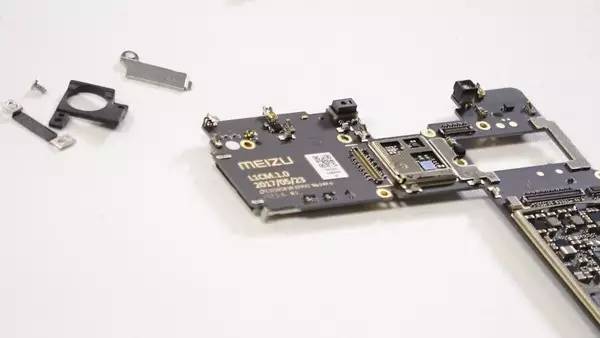

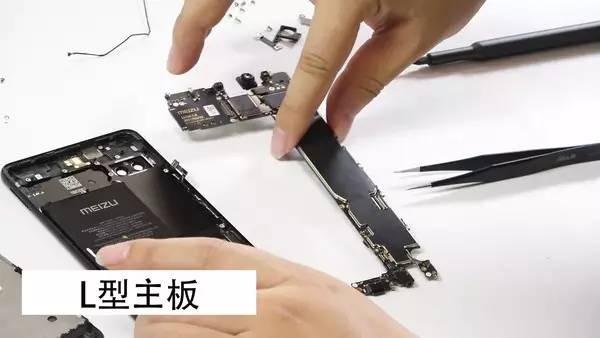

L型(C型)主板
此时,主板已经被我们取下来。魅族PRO 7 Plus上的这块主板布局非常规整,做工也很精良。由于画屏要占据内部很大一部分空间,因此对主板的设计要求很高,这块主板没有采用常规的上下三段式设计,而是L型(C型)主板,这么紧凑严密的主板在国产手机中可以说非常出色了。

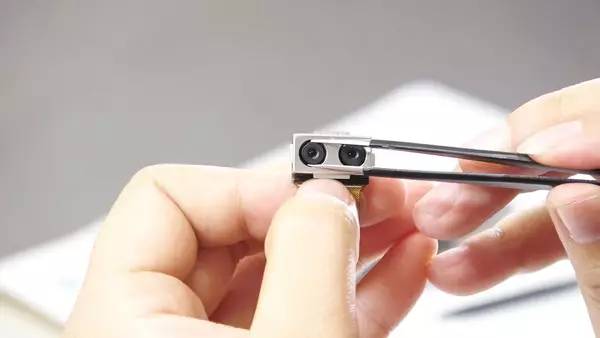

后置双摄镜头
虽然魅族官网中没有写明PRO 7 Plus是否带有防抖,但我们拆解下的双摄模组中,镜头与模组并不是完全焊死的,可以实现一定程度的物理防抖。

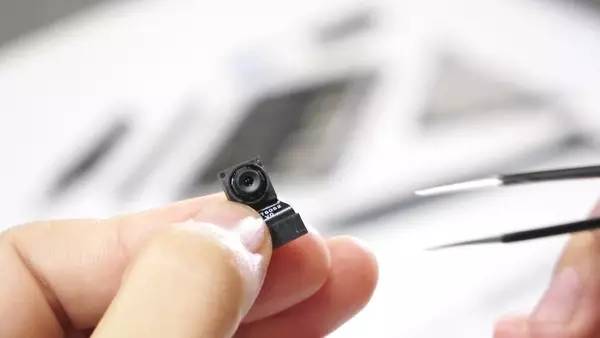

前置镜头与模组完全焊死

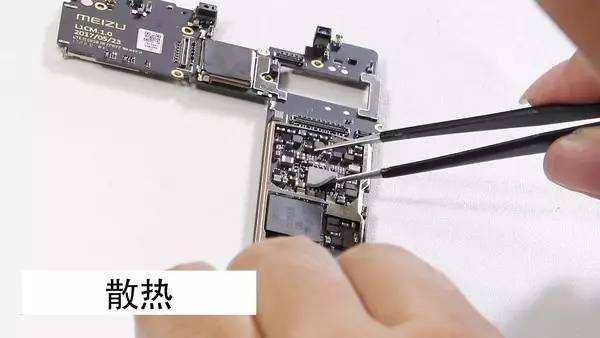

魅族在主板上使用了大量导热铜纸和胶垫用来散热。

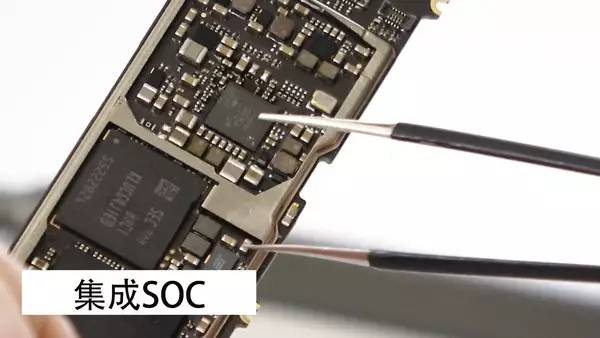

处理器与闪存芯片
我们手上这台手机是标配版PRO 7 Plus,采用的是联发科X30处理器,6GB LPDDR4x内存,64GB UFS2.1存储。同时,这块主板上还有射频芯片、电源管理、WiFi模块、音频解码等,集成度很高。

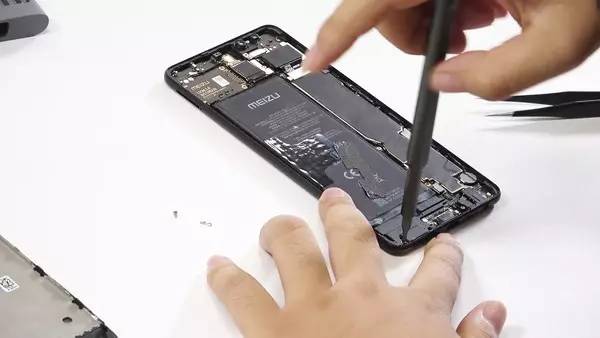

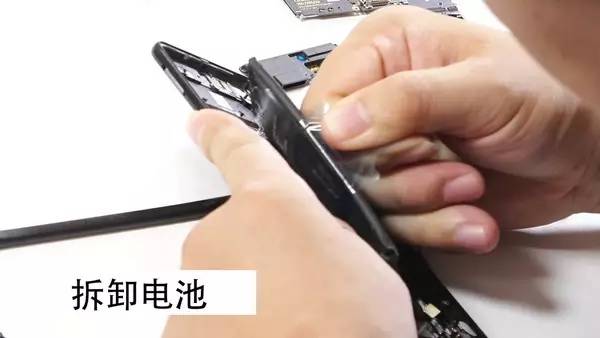

接下来我们拆卸电池,由于魅族使用了大量胶水来对电池进行固定,因此我们在撕拉的过程中很是费了一番功夫,同时也提醒各位网友在拆卸电池时千万不要使用尖锐物体和金属物体拆卸。

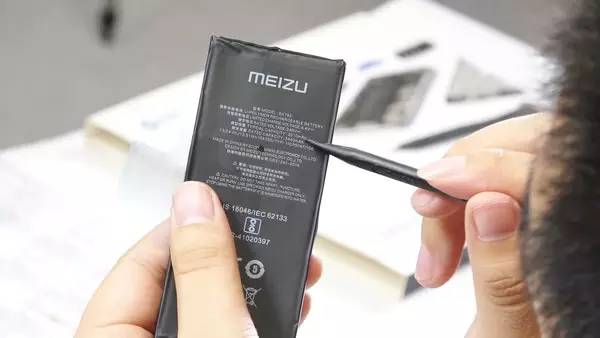

电池
可以看到,魅族PRO 7 Plus采用了3510mAh容量电池,同时,电池底部用了 一块非常厚实的铝板进行防护和导热。
由于结构设计很复杂,这块副屏需要使用温枪加热才能取下,为了避免造成不可挽回的损坏,我们并没有将其拆解下来,各位网友也千万别作死啊!!

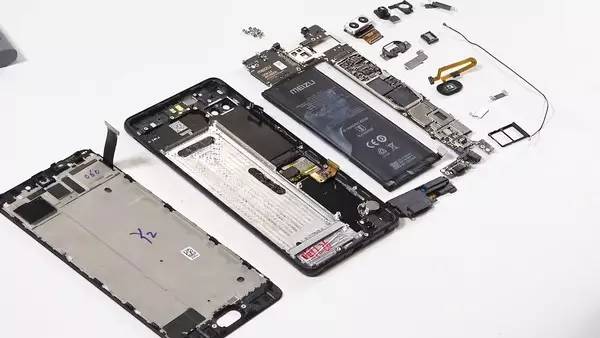

魅族PRO 7 Plus内部全家福

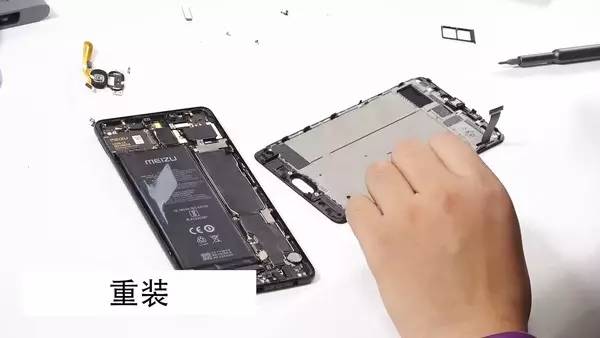

相对来说,拆机是很容易的,但是拆完能不能原封不动的装回去才是考验技术实力的。毕竟,前边也说过,魅族PRO 7 Plus内部使用的螺丝规格并不统一。

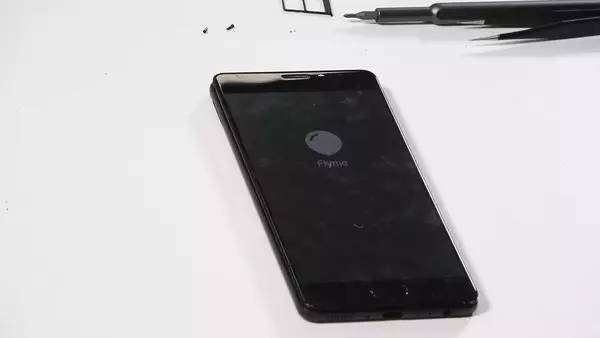

虽然小编对自己的实力还是相当有自信的,但是在重装最后一步的时候,我们先看看能不能开机。
指纹识别正常

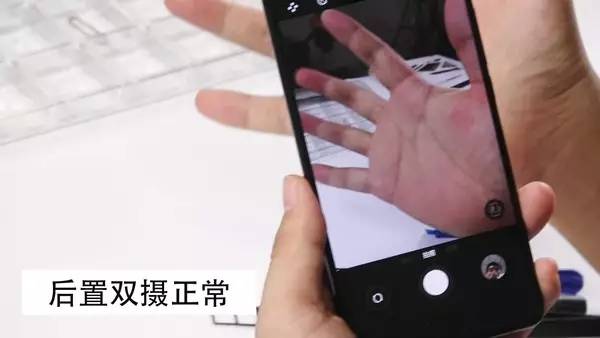

各项功能都很正常,我们就可以放心的把手机合上了。
扣紧

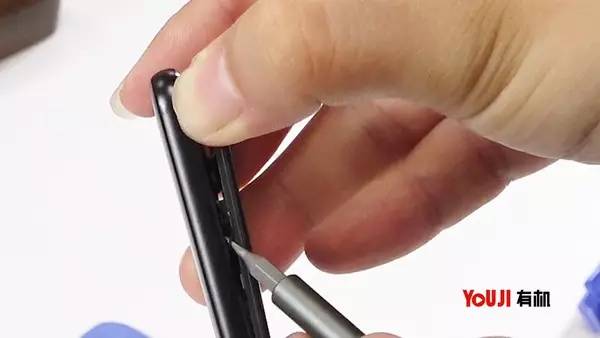

拧上底部固定螺丝
完美!!!
魅族PRO 7 Plus的画屏给我们带来了与众不同的使用体验和操作感受。但是,这块副屏对机身设计和内部结构的设计都有很高的要求,成本也会相应的上涨。很多网友会有疑问,为什么只是多了一块小屏幕,售价却高那么多?因为成本都用在了大家看不到的地方,魅族PRO 7 Plus的做工用料是对得起它的售价的。
